Referenz 51400

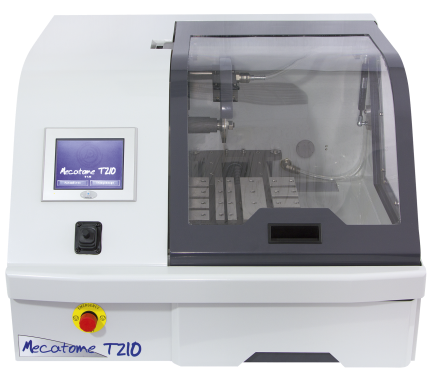

Diese platzsparende Präzisionstrennmaschine ist zum Trennen von Proben mittlerer Größe und für eine Vielzahl von Materialien mit unterschiedlicher Härte und Eigenschaften geeignet.

Der optionale X-Achsen-Tisch bietet die Möglichkeit Serienschnitte durchzuführen. Drei Trennmodi optimieren die Möglichkeiten, die diese Maschine bietet:

• Die Mecatome T210 wurde für das Trennen von unterschiedlichsten Materialien entwickelt, und ist mit der optionalen automatischen X-Achse auch für die Durchführung von Serienschnitten geeignet.

• Ein robuster und leistungsstarker Motor mit hochwertiger Spindellagerung sucht seinesgleichen in dieser Maschinenklasse.

• Die Motoren und die Steuerung bieten eine unvergleichliche Positioniergenauigkeit der Arbeitstische. Der große, stufenlos einstellbare Trenngeschwindigkeitsbereich (von 300 bis 6000 U/min), erlaubt den Einsatz aller Arten von Trennscheiben, so dass jedes Material getrennt werden kann.

• Die X- und Y-Tische sind mit Hilfe des Joysticks direkt verfahrbar. Der Touchscreen mit Symbolsteuerung bietet besondere Vorteile: Programmierung, Ist-Anzeige
des Vorschubs der Tische, gute Lesbarkeit und einfache Bedienung.

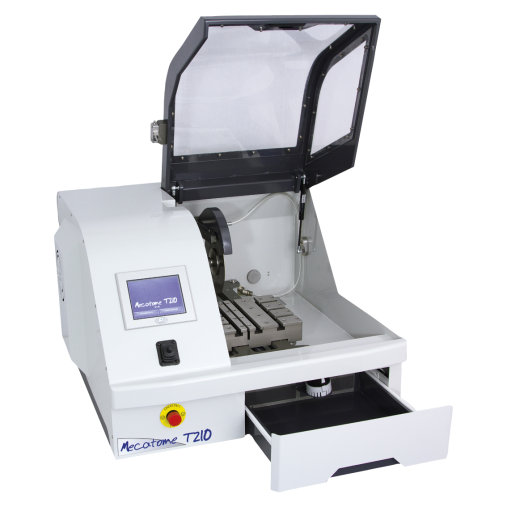

• Sehr geräumiger Trennraum. Ausgestattet mit einem großen Arbeitstisch mit austauschbaren Edelstahl-Elementen, ist die MECATOME T210 auch dank
ihres Innenraumdesigns und des eingebauten Reinigungs-Sets leicht zu säubern.

• Der Nuten-Tisch (mit austauschbaren Edelstahlplatten) ist mit den meisten am Markt verfügbaren Spannsystemen kompatibel.

Die Kühlung der Proben bzw. des Trennblatts erfolgt entweder über ein integriertes Kühlbecken, oder über einen externen Tank mit Pumpe.


3 BESONDERE SCHNITTMODI

UNTERSTÜTZTER MODUS
In diesem Modus kann der Bediener den Vorschub des Tisches
direkt mit dem Joystick steuern. Die Maximalgeschwindigkeit wird am Touchscreen definiert. Der Bediener kann eine konstante Drehzahl wählen, oder er kann es der Maschine überlassen, sie abhängig von der Motorlast automatisch zu regeln.

AUTOMATISCHER MODUS
In diesem Modus führt die Maschine den oder die Schnitte automatisch durch. Der Bediener kann eine konstante Drehgeschwindigkeit einstellen, oder er kann sie abhängig von der Motorlast automatisch regeln lassen. Wenn der Impuls-Modus gewählt wurde, wird der Schnitt mit kurzen Unterbrechungen versehen, um das Material und Trennscheibe nicht
zu sehr zu erhitzen, die Unterbrechungszeit wird am Touchscreen programmiert. Alle Regelsysteme arbeiten gleichzeitig und parallel! Ein „Verbrennen“ der Probe wird so wirkungsvoll vermieden.

PROGRAMM MODUS
Abgespeicherte Programme werden aufgerufen und die Maschine führt automatisch und selbständig einen oder mehrere Schnitte durch, so wie sie vorher programmiert worden sind.

Auf Wunsch kann auch ein Impulsfahrmodus programmiert werden, damit die Trennscheibe Zeit hat sich freizuschneiden und der Trennspalt besser gekühlt wird.

GEHÄUSE - INNENRAUM
Typ Stahlkonstruktion kunststoffbeschichtet

SICHERHEIT
Haube ist verriegelt bei laufender Trennscheibe

ANTRIEB - VERSORGUNG
Nennleistung S2 1500W
Nennleistung S3 2700W
Motorsteuerung 3220V / 1-phasig / 50Hz
Motorsteuerung über Frequenzumrichter

TRENNSCHEIBEN
Art der Trennscheibe Harzgebundene- und Diamant-Trennscheiben
Größe der Trennscheibe Ø75 bis Ø203mm
Drehgeschwindigkeit 300 - 6000 U/min
Spindeldurchmesser 12,7mm

STEUERUNG
Intuitive Farb-Touchscreen-Bedienung
Zugangscode aktivierbar
100 Programme speicherbar

SPANNVORRICHTUNG
Tisch mit T-Nuten (12mm) passend für alle handelsüblichen Spannvorrichtungen


TRENNEN
Schnittmethoden: unterstützt, automatisch, programmiert, Impulsschnitt
Bewegung: Vorschub des Tisches auf der Y-Achse
Vorschubgeschwindigkeit des Tisches: 0,01mm - 3mm/sec, im Impulsmodus auch weniger als 0,01mm/sec.
Regelung der Vorschubgeschwindigkeit: in Abhängigkeit von der Motorbelastung
Fahrweg Y-Achse: 251mm
Fahrweg X-Achse: Option: 100mm
Fahrweg Z-Achse: 60mm
Serienschnitt: Option
Abmessung der Tische: Linker Tisch: 82 x 210mm - Rechter Tisch: 142 x 210mm
Laserpositionierung: Option
Durchlass unter der Trennscheibe: 40mm (bei TrennscheibeØ 200mm)
Art des Tisches: Behandeltes Aluminium mit auswechselbaren Edelstahlplatten

SCHMIERUNG, KÜHLUNG
Pumpe & Behälter: Integriert - Inhalt 10 l - Option: externer Behälter und Pumpe 25 l
Art der Schmierung / Kühlung Kühlung und Schmierung: Pumpe/Düsen
Filtertyp: Integriert: Filtersieb - Extern: Kunststofffilter 100 μm auswaschbar

ERGONOMIE
Innenbeleuchtung: LED-Innenbeleuchtung
Reinigungsdüse: integriert

ZUBEHÖR
Schraubstöcke und Spannvorrichtungen:
51319 Schnellspannschraubstock rechte Seite Höhe 32mm, Spannweite 51mm
51321 Schnellspannschraubstock linke Seite Höhe 32mm, Spannweite 51mm
51356 Spezial Spannschraubstock für lange Werkstücke rechte Seite
50613 Kopal Schnellspannerset
50616 Kopal Picolo Kompaktspanner

Flansche:
51326 Satz Klemmscheiben Ø 50mm für Trennscheiben Ø 100 bis 150mm
51327 Satz Klemmscheiben Ø 35mm für Trennscheiben Ø 75 bis 100mm
